深圳市联客智能科技有限公司推出基于TI CC3200无线智能WIFI模块LK00130（以下简称模块）。
该模块可满足市场上需要WIFI方案的厂商需求，如WIFI门铃、WIFI智能锁、智能窗帘、远程监控、WIFI插座等，并同德州仪器现有模块CC3200MOD完全Pin to Pin兼容，该产品完全国产化，并采用0402工艺，大大降低了生产成本，比CC3200MOD具有明显价格优势。该产品具体规格如下：

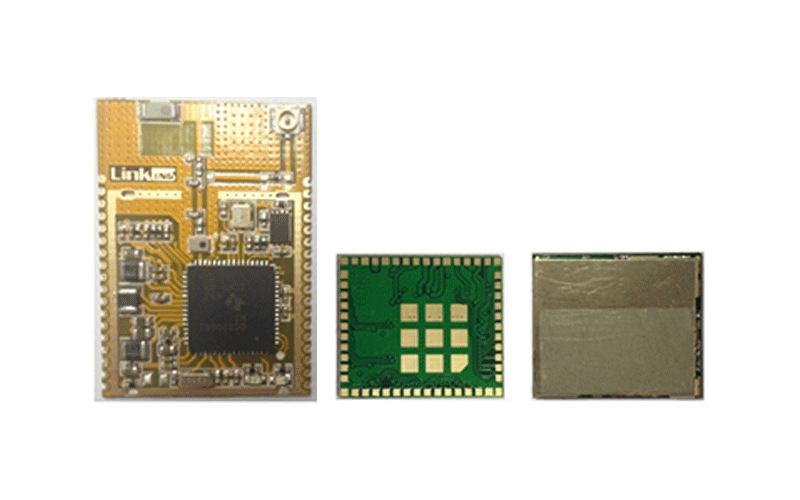

一、产品介绍LK00130（以下简称模块）是一款采用TI最新的SimpleLine WIFI CC3200芯片设计，集成了高性能ARM Cortex-M4 的MCU；同时可根据客户需求定制如下外设：如并行摄像头接口，I2S，SD/MMC，UART，SPI，I2C，ADC 和GPIO；支持802.11 b/g/n无线标准。
二、产品特点- （1）内置功能强大的ARM Cortex-M4的MCU
- （2）可根据客户需求定制如下外设：并行摄像头接口，I2S，SD/MMC，UART，SPI，I2C，ADC 和GPIO
- （3）32-KHz用于睡眠定时器; 体积小,便于应用，简单的外围设计电路
- （4）极高的接收灵敏度和抗干扰性能
发射功率 | 17 dBm at 1 DSSS |
17.25 dBm at 11 CCK | |
13.5 dBm at 54 OFDM | |
接收灵敏度 | -94.7dBm at 1DSSS |
-87dBm at 11 CCK | |
-73 dBm at 54 OFDM | |
应用吞吐量 | UDP: 16Mbps |
TCP: 13Mbps | |
超低功耗 | Hibenate With Real-Time Clock (RTC): 7uA |
Low-Power Deep Sleep（LPDS）: <275uA | |
RX Traffic（MCU Active）：59mA@54 OFDM | |
TXTraffic（MCU Active）：229mA@54 OFDM,Maximum Power | |
供电电源范围宽至 | 2.3V—3.6V |
- （1）家庭自动化
- （2）家电控制
- （3）安防系统
- （4）智能能源
- （5）互联网网关
- （6）工业控制
- （7）智能插座/仪表计量
- （8）无线音频（可根据客户需求定制）
- （9）无线可视门铃（可根据客户需求定制）
- （10）传感网络节点

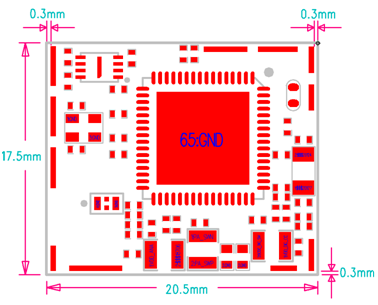

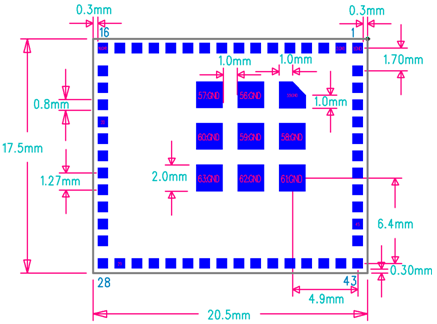

（1）尺寸图
（2）PIN脚定义
| PIN | PIN NAME | Pin function | Description |
| 1 | GND | Ground | Ground |
| 2 | GND | Ground | Ground |
| 3 | GPIO10 | I/O | General-Purpose I/O |
| 4 | GPIO11 | I/O | General-Purpose I/O |
| 5 | GPIO14 | I/O | General-Purpose I/O |
| 6 | GPIO15 | I/O | General-Purpose I/O |
| 7 | GPIO16 | I/O | General-Purpose I/O |
| 8 | GPIO17 | I/O | General-Purpose I/O |
| 9 | GPIO12 | I/O | General-Purpose I/O |
| 10 | GPIO13 | I/O | General-Purpose I/O |
| 11 | GPIO_22 | I/O | General-Purpose I/O |
| 12 | JTAG_TDI | I/O | General-Purpose I/O |
| 13 | NC | - | - |
| 14 | NC | - | - |
| 15 | NC | - | - |
| 16 | GND | Ground | Ground |
| 17 | NC | - | - |
| 18 | JTAG_TDO | I/O | General-Purpose I/O |
| 19 | GPIO28 | I/O | General-Purpose I/O |
| 20 | NC | - | - |
| 21 | JTAG_TCK | I/O | General-Purpose I/O |
| 22 | JTAG_TMS | I/O | General-Purpose I/O |
| 23 | SOP2 | I/O | Add 2.7-kΩ pulldown resistor to ground needed for functional mode. Add option to pullup required for entering the UART load mode for flashing. |
| 24 | SOP1 | - | Reserved. Do not connect |
| 25 | ANTSEL1 | I/O | Antenna selection control |
| 26 | ANTSEL2 | I/O | Antenna selection control |
| 27 | GND | Ground | Ground |
| 28 | GND | Ground | Ground |
| 29 | NC | - | - |
| 30 | GND | Ground | Ground |
| 31 | RF_BG | I/O | 2.4-GHz RF input/output |
| 32 | GND | Ground | Ground |
| 33 | NC | - | - |
| 34 | SOP0 | - | Optional 10-kΩ pullup if user chooses to use SWD debug mode instead of 4-wire JTAG |
| 35 | nRESET | - | Power on reset. Does not require external RC circuit |
| 36 | VBAT_DCDC_ANA | Power | Power supply for the device, can be connected to battery (2.3 V to 3.6 V) |
| 37 | GND | Ground | Ground |
| 38 | GND | Ground | Ground |
| 39 | NC | - | - |
| 40 | VBAT_DCDC_DIG_IO | Power | Power supply for the device, can be connected to battery (2.3 V to 3.6 V) |
| 41 | NC | - | - |
| 42 | GPIO30 | I/O | General-Purpose I/O |
| 43 | GND | Ground | Ground |
| 44 | GPIO0 | I/O | General-Purpose I/O |
| 45 | NC | - | - |
| 46 | GPIO1 | I/O | General-Purpose I/O |
| 47 | GPIO2 | I/O | General-Purpose I/O |
| 48 | GPIO3 | I/O | General-Purpose I/O |
| 49 | GPIO4 | I/O | General-Purpose I/O |
| 50 | GPIO5 | I/O | General-Purpose I/O |
| 51 | GPIO6 | I/O | General-Purpose I/O |
| 52 | GPIO7 | I/O | General-Purpose I/O |
| 53 | GPIO8 | I/O | General-Purpose I/O |
| 54 | GPIO9 | I/O | General-Purpose I/O |
| 55 | GND | Ground | Ground |
| 56 | GND | Ground | Ground |
| 57 | GND | Ground | Ground |
| 58 | GND | Ground | Ground |
| 59 | GND | Ground | Ground |
| 60 | GND | Ground | Ground |
| 61 | GND | Ground | Ground |
| 62 | GND | Ground | Ground |
| 63 | GND | Ground | Ground |
RF参数
| 指标项 | 规格 |
| 调制方式 | DSSS, CCK, OFDM |
| 输出功率 | 17.0dBm@1DSSS,17.25dBm@11CCK,13.5dBm@54OFDM |
| 灵敏度 | –94.7dBm@1DSSS,–87dBm@11CCK,–73.0dBm@54OFDM |
| 频率范围 | 2400-2483MHz |
| 最大数据传输速率 | TCP=12Mbps |
| 天线阻抗 | 50Ω |
| 供电电压 | 2.3-3.6V |
| 休眠电流 | Hibernate With Real-TimeClock(RTC):7μA |
| 温度范围 | -40~+85℃ |
| 储存温度 | -40~+85℃ |
五、注意事项
- （1）WIFI的使用环境，无线信号应用都受周围环境的影响很大，如树木、金属等障碍物会对无线信号有一定的吸收，从而在实际应用中，数据传输的距离受一定的影响。
- （2）由于WIFI模块都要配套现有的系统，放置在外壳中,由于金属外壳对无线射频信号是有屏蔽作用的。所以建议不要安装在金属外壳中。
- （3）PCB布板：WIFI模块的天线部分，由于金属会削弱天线的功能，在给模块布板的时候，模块天线(天线的左右及前端)下面严禁铺地和走线，若能挖空更好。
该产品为用户提供了自拍功能，随时随地，一键自拍，满足热爱生活的你。
以上信息由深圳市联客智能科技有限公司提供。
