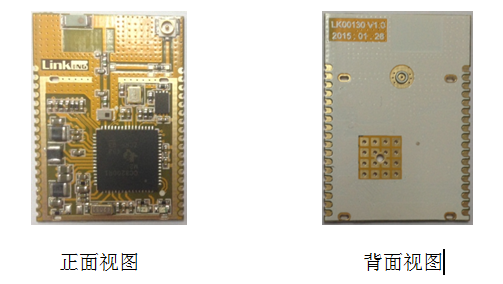

深圳联客智能推出LK00130模块（以下简称模块），是一款采用TI最新的Simple Line WIFI CC3200芯片设计，集成了高性能ARM Cortex-M4 的MCU；同时可根据客户需求定制如下外设：如并行摄像头接口，I2S，SD/MMC，UART，SPI，I2C，ADC 和GPIO；支持802.11 b/g/n无线标准。
（1）内置功能强大的ARM Cortex-M4的MCU
（2）可根据客户需求定制如下外设：并行摄像头接口，I2S，SD/MMC，UART，SPI，I2C，ADC 和GPIO 32-KHz用于睡眠定时器
（3） 极高的接收灵敏度和抗干扰性能
发射功率 | 18 dBm at 1 DSSS |
14.5 dBm at 54 CCK | |
接收灵敏度 | -95.7dBm at 1DSSS |
-74 dBm at 54 OFDM | |
应用吞吐量 | UDP: 16Mbps |
TCP: 13Mbps | |
超低功耗 | Hibenate：4uA |
Low-Power Deep Sleep（LPDS）:120uA | |
RX Traffic（MCU Active）：59mA@54 OFDM | |
TX Traffic（MCU Active）：229mA@54 OFDM,Maximum Power | |
供电电源范围宽至 | 2.1V—3.6V |
（1）家庭自动化
（2）家电控制
（3）安防系统
（4）智能能源
（5）互联网网关
（6）工业控制
（7）智能插座/仪表计量
（8）无线音频（可根据客户需求定制）
（9）无线可视门铃（可根据客户需求定制）
（10） 传感网络节点

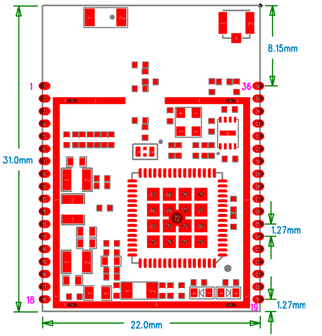

三、LK00130尺寸图及脚位定义3.1 尺寸图
3.2 PIN脚定义
| PIN | PIN NAME | Pin function | Description |
| 1 | GND | Ground | Ground |
| 2 | NRESET | Glop.Rst | Master chip reset. Active low. |
| 3 | SOP1 | SOP1 | Sense On Power1 |
| 4 | SOP0 | SOP0 | Sense On Power0 |
| 5 | GPIO_31 | I/O | General-Purpose I/O |
| 6 | VCC | power | chip input supply (VBAT) |
| 7 | GPIO_00 | I/O | General-Purpose I/O |
| 8 | GPIO_30 | I/O | General-Purpose I/O |
| 9 | UART0_TX | I/O | UART0 TX Data |
| 10 | UART0_RX | I/O | UART0 RX Data |
| 11 | GPIO_03 | I/O | General-Purpose I/O |
| 12 | GPIO_04 | I/O | General-Purpose I/O |
| 13 | GPIO_05 | I/O | General-Purpose I/O |
| 13 | GPIO_06 | I/O | General-Purpose I/O |
| 15 | GPIO_07 | I/O | General-Purpose I/O |
| 16 | GPIO_08 | I/O | General-Purpose I/O |
| 17 | PWM5 | I/O | Pulse Width Modulated O/P |
| 18 | PWM6 | I/O | Pulse Width Modulated O/P |
| 19 | PWM7 | I/O | Pulse Width Modulated O/P |
| 20 | I2C_SCL | I/O | I2C Clock |
| 21 | I2C_SDA | I/O | I2C Data |
| 22 | BLUE | I/O | General-Purpose I/O |
| 23 | GREEN | I/O | General-Purpose I/O |
| 24 | GPIO_16 | I/O | General-Purpose I/O |
| 25 | GPIO_17 | I/O | General-Purpose I/O |
| 26 | GPIO_22 | I/O | General-Purpose I/O |
| 27 | JTAG_TDI | TDI | JTAG TDI. Reset Default Pinout. |
| 28 | JTAG_TDO | TDO | JTAG TDO. Reset Default Pinout. |
| 29 | GPIO_28 | I/O | General-Purpose I/O |
| 30 | JTAG_TCK | TCK | JTAG/SWD TCK Reset Default Pinout |
| 31 | JTAG_TMS | TMS | JATG/SWD TMS Reset Default Pinout |
| 32 | PWM2 | I/O | Pulse Width Modulated O/P |
| 33 | ANTSEL1 | O | Antenna Selection Control |
| 34 | ANTSEL2 | O | Antenna Selection Control |
| 35 | GND | Ground | Ground |
| 36 | GND | Ground | Ground |
| 指标项 | 规格 |
| 调制方式 | DSSS, OFDM |
| 输出功率 | 18.0dBm@1DSSS,14.5dBm@54OFDM |
| 灵敏度 | –95.7dBm@1DSSS,–74.0dBm@54OFDM |
| 频率范围 | 2400-2483MHz |
| 最大数据传输速率 | TCP=12Mbps |
| 天线阻抗 | 50Ω |
| 供电电压 | 2.1-3.6V |
| 休眠电流 | Hibernate:4μA |
| 温度范围 | -40~+85℃ |
| 储存温度 | -40~+85℃ |
（1）WIFI的使用环境，无线信号应用都受周围环境的影响很大，如树木、金属等障碍物会对无线信号有一定的吸收，从而在实际应用中，数据传输的距离受一定的影响。
（2）由于WIFI模块都要配套现有的系统，放置在外壳中,由于金属外壳对无线射频信号是有屏蔽作用的。所以建议不要安装在金属外壳中。
（3）PCB布板：WIFI模块的天线部分，由于金属会削弱天线的功能，在给模块布板的时候，模块天线(天线的左右及前端)下面严禁铺地和走线，若能挖空更好。
该产品为用户提供了自拍功能，随时随地，一键自拍，满足热爱生活的你。
以上信息由深圳市联客智能科技有限公司提供。
深圳市联客智能科技有限公司是一家专注于物联网（IOT）和智能家居暨蓝牙、WIFI等无线智能硬件方案的高新技术公司，目前公司基于德州仪器暨TI CC2540\CC2541、CC2640低功耗蓝牙（BLE）方案，推出了智能灯、智能防丢\自拍、智能电子秤、智能健康产品、温湿度控制、高性能透传模块等应用；基于TI CC3200推出了WIFI智能门锁、WIFI可视门铃\对讲、WIFI智能监控、WIFI智能灯、WIFI智能窗帘、WIFI远程监控等方案，欢迎有志之士洽谈合作！
