MESH分布式节点管理系统

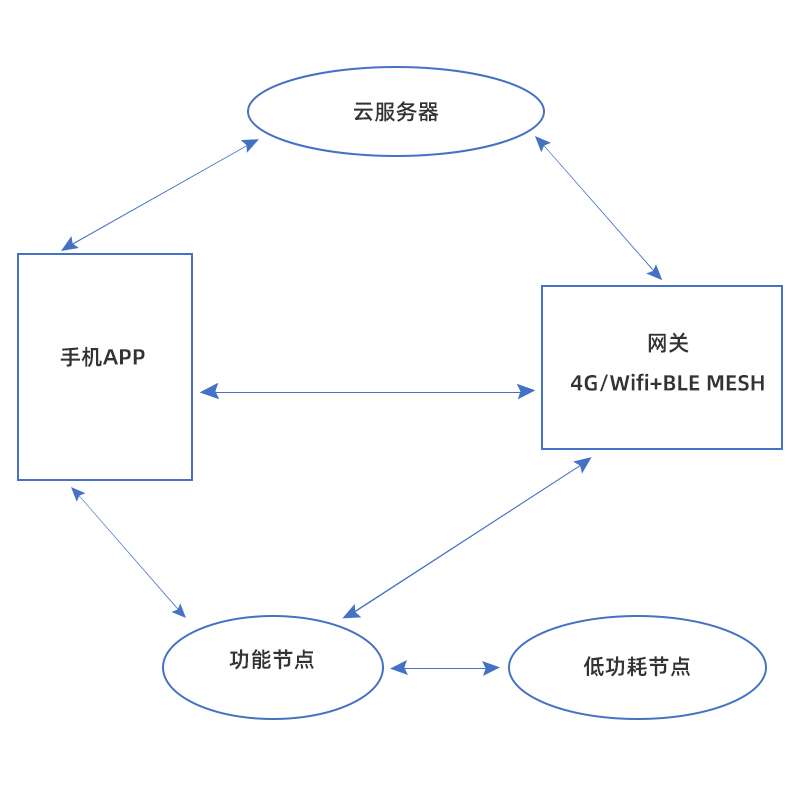

方案架构图参考：
一、组成系统
- 1、云服务器：由网关，手机通讯组成
- 2、手机APP：由设备节点，云服务器通讯组成
- 3、网关：由手机，网关，节点通讯组成
- 4、节点：由手机，网关通讯组成。节点会有数据节点，还可以有传感器节点（低功耗节点）
二、方案简介：
- 1、节点管理采用高可靠性BLE MESH技术
- 2、结合4G/NB等广域网网关实现节点远程管理
- 3、云端节点管理系统/用户管理系统
- 4、最大支持4096个节点
- 5、最大发射功率20dBm,通讯距离超过100米
- 6、蓝牙模组工作温度：-40---125度
- 7、实时性强，单包转发15ms
- 8、支持手机直连控制
- 9、数据加密，高安全性
- 1、强大运算能力
- •高性能 32 位 80 MHz ARM Cortex®-M33，带有 DSP 指令和浮点单 元，可高效处理信号
- •高达1024kB的闪存程序存储器
- •高达96kB的RAM数据存储器
- 2、优秀的射频能力
- •TX 功耗高达 20 dBm
- 3、支持BLE5.0协议栈
- 4、 -40°C至125°C工作温度
- 5、丰富的外围接口
- •12位1Msps SAR AD 转换器 (ADC)
- •2×模拟比较器(ACMP)
- •最多20个通用 I/O 引脚，具有输出状态保持和异步中断功能
- •8信道DMA控制器
- •12信道外围反射系统 (PRS)
- •2×16位定时器/计数器
- •3个比较/捕获/PWM信道
- •1×32位定时器/计数器
- •3个比较/捕获/PWM信道
- •32位实时计数器
- •24位低功耗定时器，用于产生波形
- •2×看门狗定时器
- •3×通用同步/异步接收器/发送器 (UART/SPI/SmartCard(ISO 7816)/IrDA/I2S)
- •2×I2C接口，带SMBus支持
- 6、 高安全性
- •AES128/192/256、ChaCha20-Poly1305、SHA-1、SHA-2/256/384/512、ECDSA+ECDH(P-192、P-256、P-384、 P-521)、Ed25519 和 Curve25519、J-PAKE、PBKDF2 的硬件加密 加速
- •真随机数发生器 (TRNG)
- •ARM® TrustZone®
- •安全启动(根信任安全加载程序)
- •安全调试解锁
- •DPA对策
- •使用 PUF 进行安全密钥管理
- •防篡改
- •安全证明
- 1、分布式系统中网络容量大，一个网络最大4096个节点；
- 2、多对多拓扑结构，无需对网络进行特殊设计、布点，降低难度；
- 3、节点之间通讯距离达到100米，减少中继节点数量；
- 4、可拓展性强，以较低的成本实现高可扩展性；
- 5、分散式系统将系统智能分布在多个设备上；
- 6、分散式系统具有更高的灵活性。（用户可以从一个房间开始，扩展到整个楼层并根据自身需求进一步扩展系统。随扩展而添加的设备，不需要配备中央控制器，这确保了基础设施始终符合用途，既没有前期的资本支出负担，也没有后期的高额升级费用。）
- 7、更低的复杂性，分散式统则把处理能力分散到各个设备上，从而使系统控制的实施变得更加细致。（凭借其微型尺寸，赋能者可以将一整套系统控制集成到每个灯具中，实现超精密的控制和丰富的传感功能并获得更深入和丰富的洞察。软件工具被大大简化，但功能却没有改变。通过使用基于网络的工具并发挥蓝牙嵌入在直观移动设备中的优势，用户可以在第一天就使这些系统的调试变得更快、更便宜并降低长期维护成本，将系统权限和所有权交还给拥有者。）
- 8、安全性
蓝牙分布式管理系统
一、采用高可靠性BLE MESH方案Efr32bg21系列芯片，特点：
芯片架构
相对于集中式智能系统，MESH分布式节点管理系统具有以下优点：
